Прямоходные электроприводы с интеллектуальным блоком КИМ2
ПЭП-М6000, ПЭП-М10000, ПЭП-М12500, ПЭП-М16000, ПЭП-М20000, ПЭП-М25000 с интеллектуальным блоком КИМ2
 Варианты исполнения и степень защиты:
- общепромышленное – IP54, IP65 (IP67 - опция);
- взрывозащищенное – IP65 (IP67 – опция).
Климатическое исполнение:
- общепромышленное – У1, У2 (-40...+60oС), УХЛ1 (опция) (-60...+60oС);
- взрывозащищенное – У1 (-40...+60oС), УХЛ1 (-60...+60oС).
Маркировка взрывозащиты: 1Ех d IIC T4 Gb или 1Ех d IIB T4 Gb.
IIХТ4 – код подгруппы взрывозащищенного оборудования IICT или IIBT температурного класса Т4.
| Тип привода |
Макс. усилие на штоке, Н |
Диапазон настройки усилия на штоке, Н |
Ном. время полного хода штока, с |
Ном. значение полного хода вых. штока, мм |
Напряжение (частота питания) |
Габаритные размеры, мм, не более |
Масса, не более, кг |
| ПЭП-М6000-(IIХТ4)-15 |
6000 |
2400-6000 |
15; 20; 40; 50; 80
20; 25; 50; 70; 100 |
60
80 |
380, 220 (50 Гц),
24 В |
277х365х810 |
36
37 |
| ПЭП-М10000-(IIХТ4)-15 |
10000 |
4000-10000 |
15; 20; 40; 80
20; 25; 50; 70; 100
20; 30; 80; 160
32; 48; 125; 250 |
60
80
100
160 |
380, 220 (50 Гц),
24 В |
277х365х1075 |
36
37
49
52 |
| ПЭП-М12500-(IIХТ4)-15 |
12500 |
5000-12500 |
30; 80; 160
30; 125; 250 |
100
160 |
380, 220 (50 Гц),
24 В |
277х365х1075 |
49
52 |
| ПЭП-М16000-(IIХТ4)-15 |
16000 |
6400-16000 |
30; 80; 160
30; 125; 250 |
100
160 |
380, 220 (50 Гц),
24 В |
277х365х1075 |
49
52 |
| ПЭП-М20000-(IIХТ4)-15 |
20000 |
8000-20000 |
30; 80; 160; 350
50; 125; 250; 550 |
100
160 |
380, 220 (50 Гц),
24 В |
277х365х1075 |
49
52 |
| ПЭП-М25000-(IIХТ4)-15 |
25000 |
10000-25000 |
80;160; 350
125; 250; 550 |
100
160 |
380, 220 (50 Гц),
24 В |
277х365х1075 |
49
52 |
ПЭП-А10000, ПЭП-А25000, ПЭП-А40000 с интеллектуальным блоком КИМ2
Варианты исполнения и степень защиты:
- общепромышленное – IP54, IP65 (IP67 - опция);
- взрывозащищенное – IP65 (IP67 – опция).
Климатическое исполнение:
- общепромышленное – У1, У2 (-40...+60oС), УХЛ1 (опция) (-60...+60oС);
- взрывозащищенное – У1 (-40...+60oС), УХЛ1 (-60...+60oС).
Маркировка взрывозащиты: 1Ех d IIC T4 Gb или 1Ех d IIB T4 Gb.
IIХТ4 – код подгруппы взрывозащищенного оборудования IICT или IIBT температурного класса Т4.
| Тип привода |
Макс. усилие на штоке, Н |
Диапазон настройки усилия на штоке, Н |
Ном. время полного хода штока, с |
Ном. значение полного хода вых. штока, мм |
Напряжение (частота питания) |
Габаритные размеры, мм, не более |
Масса1), не более, кг |
| ПЭП-А10000-(IIХТ4)-12 |
25000 |
10000-25000 |
140 |
100 |
220, 380 |
750х550х730 |
48/54 |
| ПЭП-А25000-(IIХТ4)-12 |
25000 |
10000-25000 |
80; 140; 160; 280 |
100; 200 |
220, 380 |
750х550х730 |
51/56 |
| ПЭП-А40000-(IIХТ4)-12 |
40000 |
16000-40000 |
80; 140; 160; 280 |
100; 200 |
380 |
750х550х730 |
51/56 |

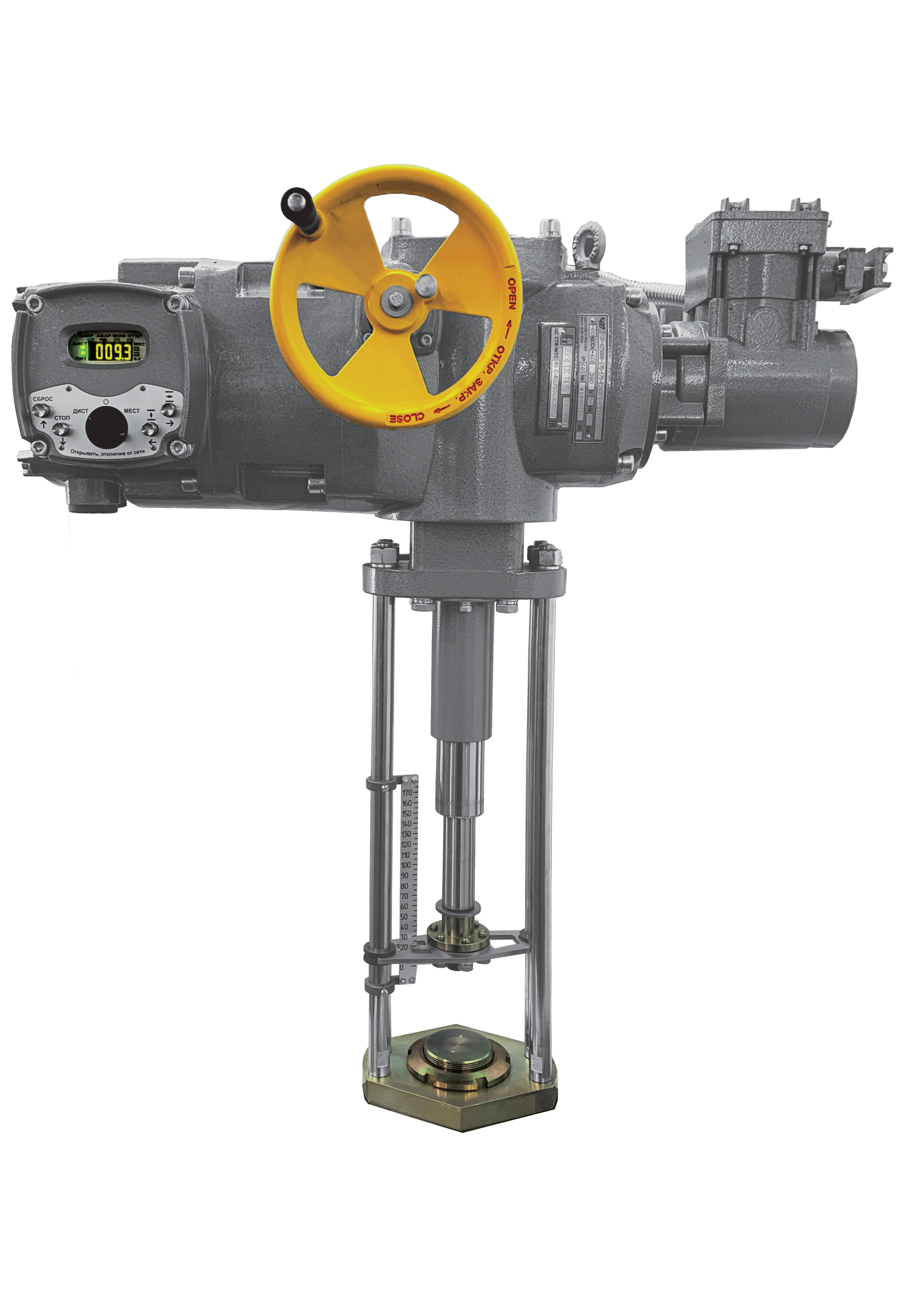

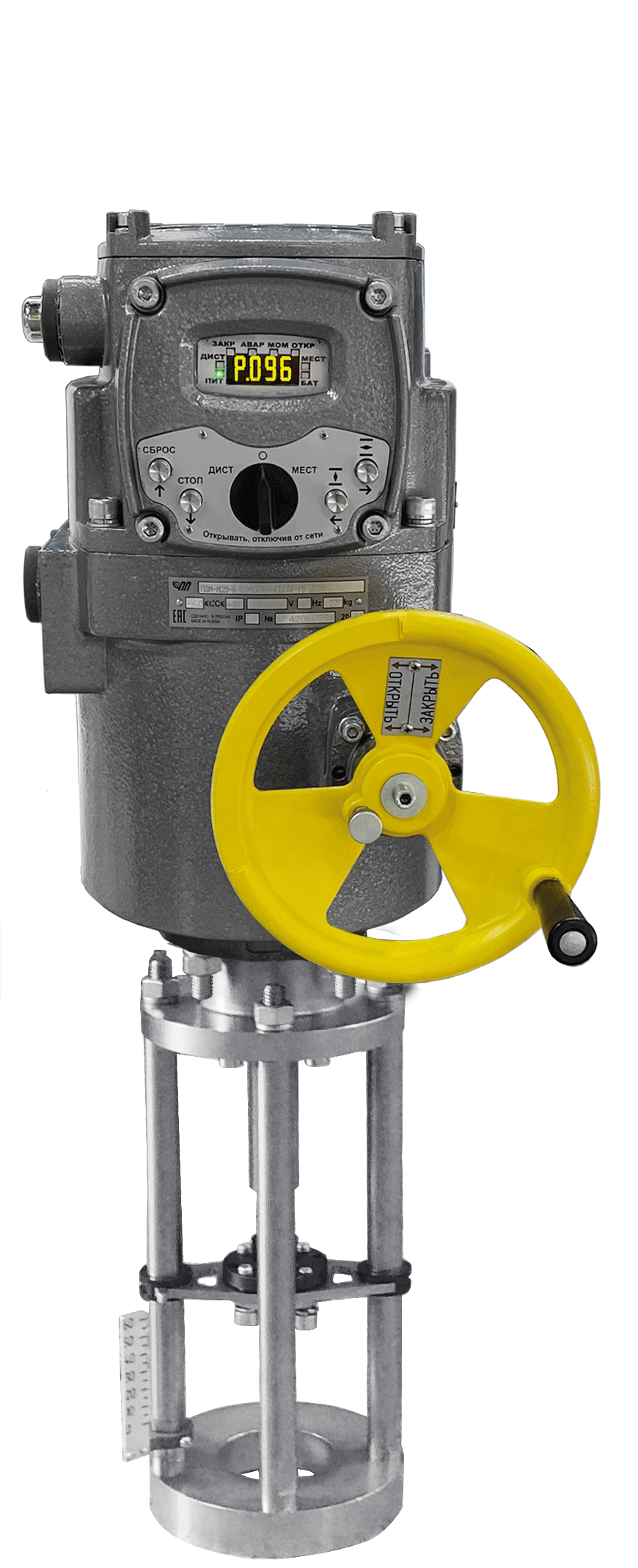

1) В числителе приведена масса для привода трехфазного исполнения и для исполнения постоянного тока на 24 В, в знаменателе - для однофазного исполнения. На фотографиях ЭП во взрывозащищенном и общепромышленном исполнениях (IP67).
