Токопроводы комплектные закрытые напряжением 0,4 (1,0); 6; 10; 15 и 20 кВ серий ТЗК, ТЗКР, ТЗП, ТЗПР

Назначение

Токопроводы комплектные закрытые напряжением 0,4 (1,0); 6; 10; 15 и 20 кВ серий ТЗК, ТЗКР Токопроводы закрытые напряжением 0,4 (1,0); 6; 10; 15 и 20 кВ на номинальные токи до 4000 А служат для электрического соединения трансформаторов со шкафами комплектных распределительных устройств, для систем возбуждения турбогенераторов, а также турбогенераторов с повышающими трансформаторами, устанавливаемые в цепях трехфазного переменного тока частотой 50 Гц и 60 Гц. Токопроводы закрытые могут применяться и на других объектах энергетики, промышленности, транспорта, сельского хозяйства.

Токопроводы ТЗК и ТЗКР изготавливаются в соответствии с ЯЛБИ.685571.001ТУ.

Конструкция токопроводов

Токопроводы ТЗК и ТЗКР напряжением 0,4(1); 6; 10; 15 кВ на токи 1600, 2000 А

Токопроводы состоят из оболочки (1), общей для трех фаз и токоведущих шин (2) соответствующего профиля и сечения. Шины крепятся к изоляторам (3) внутри оболочек по вершинам равностороннего треугольника посредством специальных шинодержателей. Токопроводы типа ТЗКР выполняются с междуфазными разделительными перегородками (4) из металла. Перегородки предназначены для исключения возможности перехода однофазного замыкания на оболочку в межфазное короткое замыкание.

Токопровод ТЗК; Токопровод ТЗКР напряжением 0,4 (1); 6; 10 и 15 кВ на токи 1600, 2000 А.

Токопровод ТЗК; Токопровод ТЗКР напряжением 0,4 (1); 6; 10 и 15 кВ на токи 1600, 2000 А.

1 – оболочка; 2 – шина токоведущая;
3 – изолятор; 4 –разделительная перегородка

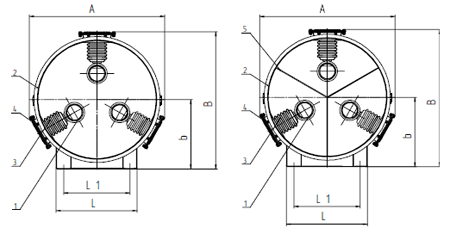

Токопроводы ТЗК, ТЗКР напряжением 0,4(1); 6; 10; 15 и 20 на токи 2000, 2500, 3150, 4000 А

ТТокопроводы состоят из токоведущих шин (1) соответствующего профиля и сечения и общей для трех фаз оболочки (2). Шины крепятся к изоляторам (3) внутри оболочек по вершинам равностороннего треугольника посредством специальных шинодержателей.

Токопроводы ТЗК, ТЗКР напряжением 0,4(1); 6; 10; 15 и 20 на токи 2000, 2500, 3150, 4000 А

Токопроводы ТЗК, ТЗКР напряжением 0,4(1); 6; 10; 15 и 20 на токи 2000, 2500, 3150, 4000 А

1 - шина токоведущая; 2 – оболочка;
3 – изолятор; 4 – крышка изолятора
Токопровод ТЗК с изолированной нейтралью

Токопровод ТЗК с изолированной нейтралью

1 - шина токоведущая; 2 – оболочка;
3 – изолятор; 4 – крышка изолятора

Состав и устройство токопроводов

Токопроводы поставляются на монтаж отдельными секциями длиной не более 6 м. Все секции на месте монтажа стыкуются и свариваются между собой электросваркой в среде защитных газов.

В зависимости от конфигурации и назначения элементы токопроводов подразделяются на секции: прямолинейные;  угловые; с трансформаторами тока; с проходными изоляторами; с ограничителями перенапряжения; с поворотом фаз; с транспозицией фаз; тройниковые; подсоединения к шкафам КРУ; подсоединения к трансформаторам; узлы для соединения секций встык с шинами и с компенсаторами и др.

Электрооборудование, применяемое в токопроводах закрытых напряжением 0,4 (1,0); 6; 10; 15 и 20 кВ

Токопроводы могут быть укомплектованы следующей электроаппаратурой и оборудованием: трансформаторами тока, трансформаторами напряжения, заземлителями, ограничителями перенапряжения,проходными изоляторами и др.


  Основные технические характеристики 0.17 Mb

  ТЗП(Р) 0.25 Mb
