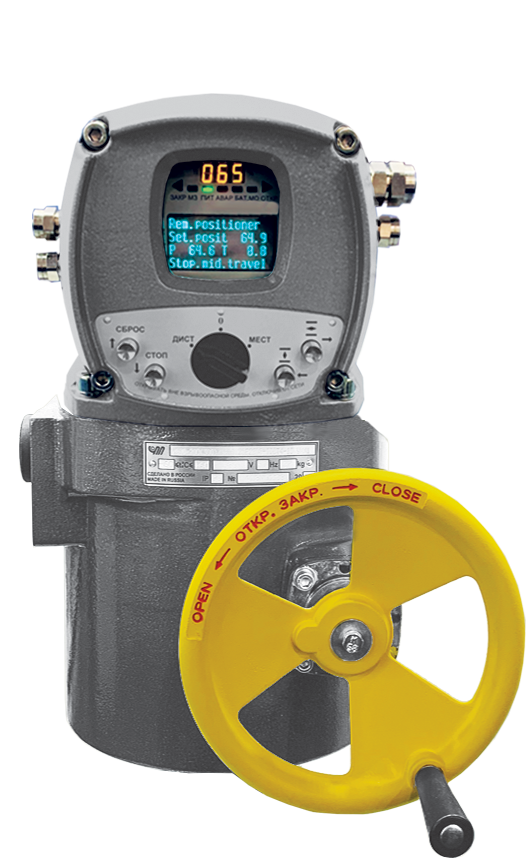

Однооборотные электроприводы с интеллектуальными блоками управления КИМ3
МЭО(Ф)-30, МЭОФ-60, МЭОФ-100, МЭО(Ф)-120, МЭО(Ф)-150, МЭО(Ф)-200, МЭО(Ф)-250, МЭО(Ф)-320, МЭО(Ф)-400 с интеллектуальными блоками управления КИМ3
Варианты исполнения и степень защиты:
- общепромышленное,
- взрывозащищенное.
Степень защиты: от IP65 до IP68.
Климатическое исполнение: У1, У2, УХЛ1, Т1, В5, ОМ1.
Тип электро- привода |
Ном. крутящий момент на вых. валу (макс. момент выключения), Нм |
Ном. полный ход вых. вала,
об. |
Ном. время полного хода, с |
Напряжение (частота питания) |
Габаритные размеры1), мм, не более, |
Масса, не более,
кг |
Общепром. |
вз/з. |
общепром. |
вз/з. |
МЭО(Ф)-30-(IIХТ4)-15 |
30 (50) |
1,5; 6: 9, 15, 25: 30; 50; 15; 25; 63; 125; |
0,25 (90°) 0,63 (225°) |
380 В (50 Гц) |
530х180х510 |
470х300х435 |
33 |
33 |
МЭОФ-60-(IIХТ4)-15 |
60 (100) |
3; 6; 9; 15; 25; 30; 50; 15; 25; 63; 125; |
0,25 (90°) 0,63 (225°) |
380 В (50 Гц) |
530х180х510 |
470х300х435 |
33 |
33 |
МЭОФ-60-(IIХТ4)-152) |
60 (100) |
6; 30 |
0,25 (90°) |
220 В (50 Гц) |
530х180х510 |
470х300х435 |
35 |
35 |
МЭОФ-100-(IIХТ4)-15 |
100 (150) |
2; 6; 9; 15; 25; 30; 50; 15; 25; 63; 125; |
0,25 (90°) 0,63 (225°) |
380 В (50 Гц) |
530х180х510 |
470х300х435 |
35 |
35 |
МЭО(Ф)-120-(IIХТ4)-15 |
120 (200) |
3; 6; 9; 15; 25; 30; 50; 15; 25; 63; 125; |
0,25 (90°) 0,63 (225°) |
380 В (50 Гц) |
530х180х510 |
470х300х435 |
35 |
35 |
МЭО(Ф)-120-(IIХТ4)-152) |
120 (200) |
6; 30 |
0,25 (90°) |
220 В (50 Гц) |
530х180х510 |
470х300х435 |
35 |
35 |
МЭО(Ф)-150-(IIХТ4)-15 |
150 (250) |
3; 6; 9; 15; 25; 30; 50; 15; 25; 63; 125 |
0,25 (90°) 0,63 (225°) |
380 В (50 Гц) |
530х180х510 |
470х300х435 |
35 |
35 |
МЭО(Ф)-150-(IIХТ4)-152) |
150 (250) |
6; 30 |
0,25 (90°) |
220 В (50 Гц) |
530х180х510 |
470х300х435 |
35 |
35 |
МЭО(Ф)-200-(IIХТ4)-15 |
200 (300) |
6; 9; 15; 25; 30; 50; 15; 25; 63; 125 |
0,25 (90°) 0,63 (225°) |
380 В (50 Гц) |
530х180х510 |
470х300х435 |
35 |
35 |
МЭО(Ф)-200-(IIХТ4)-152) |
200 (300) |
6; 30 |
0,25 (90°) |
220 В (50 Гц) |
530х180х510 |
470х300х435 |
36 |
36.5 |
МЭО(Ф)-250-(IIХТ4)-15 |
250 (380) |
6; 9; 15; 25; 30; 50; 15; 25; 63; 160 |
0,25 (90°) 0,63 (225°) |
380 В (50 Гц) |
530х180х510 |
470х300х435 |
35 |
35 |
МЭО(Ф)-250-(IIХТ4)-152) |
250 (380) |
6; 30 |
0,25 (90°) |
220 В (50 Гц) |
530х180х510 |
470х300х435 |
36 |
36.5 |
МЭО(Ф)-320-(IIХТ4)-15 |
320 (480) |
6; 9; 15; 25; 30; 50; 15; 25; 63; 125 |
0,25 (90°) 0,63 (225°) |
380 В (50 Гц) |
530х180х510 |
470х300х435 |
35 |
35 |
МЭО(Ф)-320-(IIХТ4)-152) |
320 (480) |
6; 30 |
0,25 (90°) |
220 В (50 Гц) |
530х180х510 |
470х300х435 |
35 |
36.5 |
МЭО(Ф)-400-(IIХТ4)-15 |
400 (600) |
15; 30 63; 125 |
0,25 (90°) 0,63 (225°) |
380 В (50 Гц) |
530х180х510 |
470х300х435 |
35 |
35 |
МЭО(Ф)-400-(IIХТ4)-152) |
400 (600) |
15; 30 |
0,25 (90°) |
220 В (50 Гц) |
530х180х510 |
470х300х435 |
35 |
36.5 |
1) Габаритные размеры электропривода с выдвижной планкой/с маховиком.
2) Частотное управление ЭД.
МЭОФ-60, МЭОФ-100, МЭОФ-200, МЭОФ-250, МЭОФ-320, МЭОФ-400, МЭОФ-630, МЭОФ-800, МЭОФ-1000, МЭОФ-1200, МЭОФ-1600 с интеллектуальными блоками управления КИМ3
Варианты исполнения и степень защиты:
- общепромышленное,
- взрывозащищенное.
Степень защиты: от IP65 до IP68.
Климатическое исполнение: У1, У2, УХЛ1, Т1, В5, ОМ1.
Тип электро- привода |
Ном. крутящий момент на вых. валу (макс. момент выключения), Нм |
Ном. полный ход вых. вала,
об. |
Ном. время полного хода, с |
Напряжение (частота питания) |
Габаритные размеры1), мм, не более, |
Масса, не более,
кг |
Общепром. |
вз/з. |
общепром. |
вз/з. |
МЭОФ-60-(IIХТ4)-10(К) |
60 (90) |
6; 9; 15 |
0,25 (90°); 0,63 (225°) |
220, 380 В (50 Гц) |
540х475х410 |
540х475х410 |
49 |
49 |
МЭОФ-100-(IIХТ4)-10(К) |
100 (150) |
6; 9; 10; 15; 25; 63; 15; 25; 63; 160 |
0,25 (90°); 0,63 (225°) |
220, 380 В (50 Гц) |
540х475х410 |
540х475х410 |
52 |
53 |
МЭОФ-200-(IIХТ4)-10(К) |
200 (300) |
6; 9; 15 |
0,25 (90°); 0,63 (225°) |
220, 380 В (50 Гц) |
540х475х410 |
540х475х410 |
52 |
53 |
МЭОФ-250-(IIХТ4)-10(К) |
250 (380) |
6; 9; 10; 15; 25; 63; 15; 25; 63; 160 |
0,25 (90°); 0,63 (225°) |
220, 380 В (50 Гц) |
540х475х410 |
540х475х410 |
52 |
53 |
МЭОФ-320-(IIХТ4)-10(К) |
320 (480) |
6; 9; 10; 15; 25 |
0,25 (90°); 0,63 (225°) |
220, 380 В (50 Гц) |
560х475х410 |
560х475х410 |
55 |
55 |
МЭОФ-400-(IIХТ4)-10(К) |
400 (600) |
6; 9; 10; 15; 25; 63; 15; 25; 63; 160 |
0,25 (90°); 0,63 (225°) |
220, 380 В (50 Гц) |
560х475х410 |
560х475х410 |
49-64 |
55 |
МЭОФ-630-(IIХТ4)-10(К) |
630 (950) |
6; 9; 10; 15; 25; 63; 15; 25; 63; 160 |
0,25 (90°); 0,63 (225°) |
220, 380 В (50 Гц) |
560х475х410 |
560х475х410 |
55 |
55 |
МЭОФ-800-(IIXT4)-10(К) |
800 (1200) |
6; 9; 10; 15; 25; 63; 15; 25; 63; 160 |
0,25 (90°); 0,63 (225°) |
220, 380 В (50 Гц) |
560х475х410 |
560х475х410 |
55 |
55 |
МЭОФ-1000-(IIXT4)-10(К) |
1000 (1500) |
9; 15; 25; 63; 63; 160 |
0,25 (90°); 0,63 (225°) |
220, 380 В (50 Гц) |
560х475х410 |
560х475х410 |
55 |
55 |
МЭОФ-1200-(IIXT4)-10(К) |
1200 (1800) |
12; 15; 25; 63; 63; 160 |
0,25 (90°); 0,63 (225°) |
220, 380 В (50 Гц) |
560х475х410 |
560х475х410 |
55 |
55 |
МЭОФ-1600-(IIXT4)-10(К) |
1600 (2400) |
18; 25; 63; 63; 160 |
0,25 (90°); 0,63 (225°) |
220, 380 В (50 Гц) |
560х475х410 |
560х475х410 |
55 |
55 |
1) Габаритные размеры электропривода с выдвижной планкой/с маховиком.
МЭОФ-250, МЭОФ-320, МЭОФ-400, МЭОФ-630, МЭОФ-800, МЭОФ-1000, МЭОФ-1200,
МЭОФ-1600, МЭОФ-2000, МЭОФ-2500, МЭОФ-3000, МЭОФ-4000, МЭОФ-5000, МЭОФ-7000, МЭОФ-10000,
МЭОФ-12000 с интеллектуальными блоками управления КИМ3
Варианты исполнения и степень защиты:
- общепромышленное,
- взрывозащищенное.
Степень защиты: от IP65 до IP68.
Климатическое исполнение: У1, У2, УХЛ1, Т1, В5, ОМ1.
Тип электро- привода |
Ном. крутящий момент на вых. валу (макс. момент выключения), Нм |
Ном. полный ход вых. вала,
об. |
Ном. время полного хода, с |
Напряжение (частота питания) |
Габаритные размеры1), мм, не более, |
Масса, не более,
кг |
Общепром. |
вз/з. |
общепром. |
вз/з. |
МЭОФ-250-(IIХТ4)-08(К) |
250 (380) |
10; 25 |
0,25 (90°); 0,63 (225°) |
220, 380 В (50 Гц) |
440x450x620 |
495х450х660/ 460х450х640 |
83 |
85 |
МЭОФ-320-(IIХТ4)-08(К) |
320 (480) |
6; 9; 15 |
0,25 (90°); 0,63 (225°) |
220, 380 В (50 Гц) |
440x450x620 |
495х450х660/ 460х450х640 |
83 |
85 |
МЭОФ-400-(IIХТ4)-08(К) |
400 (600) |
6; 9; 15 |
0,25 (90°); 0,63 (225°) |
220, 380 В (50 Гц) |
440x450x620 |
495х450х660/ 460х450х640 |
83 |
85 |
МЭОФ-630-(IIХТ4)-08(К) |
630 (950) |
6; 9; 10; 24; 63 15; 25; 63; 160 |
0,25 (90°); 0,63 (225°) |
220, 380 В (50 Гц) |
440x450x620 |
495х450х660/ 460х450х640 |
83 |
85 |
МЭОФ-800-(IIХТ4)-08(К) |
800 (1200) |
6; 9; 24 |
0,25 (90°); |
220, 380 В (50 Гц) |
440x450x620 |
495х450х660/ 460х450х640 |
83 |
85 |
МЭОФ-1000-(IIХТ4)-08(К) |
1000 (1500) |
6; 9; 10; 24; 63; 25; 63; 160 |
0,25 (90°); 0,63 (225°) |
220, 380 В (50 Гц) |
440x450x620 |
495х450х660/ 460х450х640 |
83-93 |
85-94 |
МЭОФ-1200-(IIХТ4)-08(К) |
1200 (1800) |
6; 9; 24 |
0,25 (90°); |
220, 380 В (50 Гц) |
440x450x620 |
495х450х660/ 460х450х640 |
108-115 |
94 |
МЭОФ-1600-(IIХТ4)-08(К) |
1600 (2400) |
6; 9; 12; 24; 63; 160 |
0,25 (90°); 0,63 (225°) |
220, 380 В (50 Гц) |
440x450x620 |
495х450х660/ 460х450х640 |
108-115 |
94 |
МЭОФ-2000-(IIХТ4)-09(К) |
2000 (3000) |
6; 9; 12; 24; 63; 63; 160 |
0,25 (90°); 0,63 (225°) |
220, 380 В (50 Гц) |
440x450x660 |
620х450х740/ 450x450x700 |
108-115 |
111-115 |
МЭОФ-2500-(IIХТ4)-09(К) |
2500 (3750) |
9; 12; 24; 63 63; 160 |
0,25 (90°); 0,63 (225°) |
220, 380 В (50 Гц) |
440x450x660 |
620х450х740/ 450x450x700 |
108-115 |
111-115 |
МЭОФ-3000-(IIХТ4)-09(К) |
3000 (4500) |
9; 12; 24 |
0,25 (90°) |
220, 380 В (50 Гц) |
440x450x660 |
620х450х740/ 450x450x700 |
115 |
111-115 |
МЭОФ-4000-(IIХТ4)-09(К) |
4000 (6000) |
9; 12; 18; 24; 63 160 |
0,25 (90°); 0,63 (225°) |
220, 380 В (50 Гц) |
440x450x660 |
620х450х740/ 450x450x700 |
108-125 |
111-125 |
МЭОФ-5000-(IIХТ4)-09(К) |
5000 (7500) |
9; 12; 15; 18; 24; 30 |
0,25 (90°) |
220, 380 В (50 Гц) |
440x450x660 |
620х450х740/ 450x450x700 |
125 |
125 |
МЭОФ-7000-(IIХТ4)-09(К) |
7000 (10500) |
15; 18; 24; 30 |
0,25 (90°) |
220, 380 В (50 Гц) |
440x450x660 |
620х450х740/ 450x450x700 |
125 |
125 |
МЭОФ-10000-(IIХТ4)-09(К) |
10000 (15000) |
24; 30 |
0,25 (90°) |
220, 380 В (50 Гц) |
440x450x660 |
620х450х740/ 450x450x700 |
125 |
125 |
МЭОФ-12000-(IIХТ4)-09(К) |
12000 (18000) |
30 |
0,25 (90°) |
220, 380 В (50 Гц) |
440x450x660 |
620х450х740/ 450x450x700 |
125 |
125 |
1) Габаритные размеры электропривода с выдвижной планкой/с маховиком.

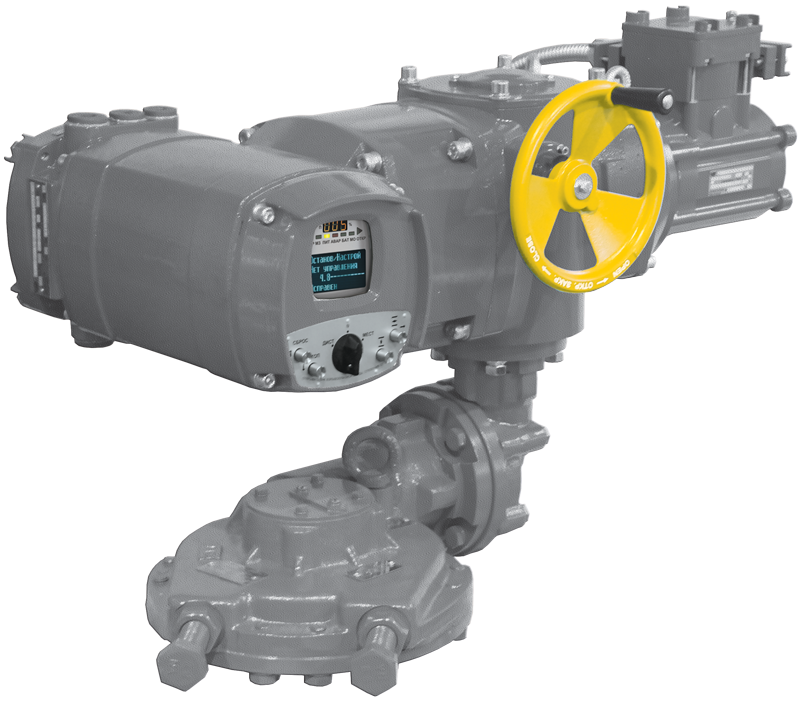

ПЭО с интеллектуальными блоками управления КИМ3
Варианты исполнения и степень защиты:
- общепромышленное,
- взрывозащищенное.
Степень защиты: от IP65 до IP68.
Климатическое исполнение: У1, У2, УХЛ1, Т1, В5, ОМ1.
Тип электро- привода |
Диапазон настройки крутящего момента на вых. валу, Нм |
Макс. момент выключения, Нм |
Ном. полный ход штока, с |
Ном. время полного хода штока, мм |
Пуск. крутящий момент, Нм, не менее |
Напряжение (частота питания) |
Габаритные размеры, мм, не более |
Масса, кг, не более |
ПЭО-А1000-(IIXT4)-12Ч |
650-1000 |
1000 |
0,25 (90°) |
6 |
1300 |
220, 380 В (50 Гц) |
580х515х780 |
63 |
ПЭО-А2000-(IIXT4)-12Ч |
800-2000 |
2000 |
0,25 (90°) |
6 |
2600 |
220, 380 В (50 Гц) |
660х515х790 |
84 |
ПЭО-Б3000-(IIXT4)-12Ч |
2000-3000 |
3000 |
0,25 (90°) |
9 |
3900 |
220, 380 В (50 Гц) |
780х515х820 |
95 |
ПЭО-Б4000-(IIXT4)-12Ч |
2000-4000 |
4000 |
0,25 (90°) |
9; 12 |
5200 |
220, 380 В (50 Гц) |
780х515х820 |
95 |
ПЭО-Б5000-(IIXT4)-12Ч |
2500-5000 |
5000 |
0,25 (90°) |
12 |
6500 |
220, 380 В (50 Гц) |
830х515х820 |
129 |
ПЭО-В8000-(IIXT4)-11Ч |
4000-8000 |
8000 |
0,25 (90°) |
12 |
10400 |
220, 380 В (50 Гц) |
1130х650х810 |
187 |
ПЭО-В10000-(IIXT4)-11Ч |
3800-10000 |
10000 |
0,25 (90°) |
15; 18 |
13000 |
220, 380 В (50 Гц) |
1130х650х810 |
190 |
ПЭО-В15000-(IIXT4)-11Ч |
9900-15000 |
15000 |
0,25 (90°) |
18 |
19500 |
220, 380 В (50 Гц) |
1240х650х900 |
231 |
ПЭО-В20000-(IIXT4)-11Ч |
16000-20000 |
20000 |
0,25 (90°) |
24 |
26000 |
220, 380 В (50 Гц) |
1280х650х920 |
236 |
ПЭО-В30000-(IIXT4)-11Ч |
20500-30000 |
30000 |
0,25 (90°) |
24 |
39000 |
220, 380 В (50 Гц) |
970х730х1000 |
310 |
ПЭО-В40000-(IIXT4)-11Ч |
32000-40000 |
40000 |
0,25 (90°) |
30 |
52000 |
220, 380 В (50 Гц) |
980х800х850 |
575 |
ПЭО-В50000-(IIXT4)-11Ч |
36000-50000 |
50000 |
0,25 (90°) |
42 |
65000 |
220, 380 В (50 Гц) |
980х800х850 |
575 |
ПЭО-В64000-(IIXT4)-11Ч |
47000-64000 |
64000 |
0,25 (90°) |
60 |
83200 |
220, 380 В (50 Гц) |
980х800х850 |
575 |
Присоединительные размеры для электроприводов МЭОФ
Электрические параметры электроприводов МЭО(Ф)
Основные параметры электродвигателей
Каталог "Электроприводы"
Сертификаты соответствия
Вернуться назад
|
