Прямоходные электроприводы с цифровыми блоками управления

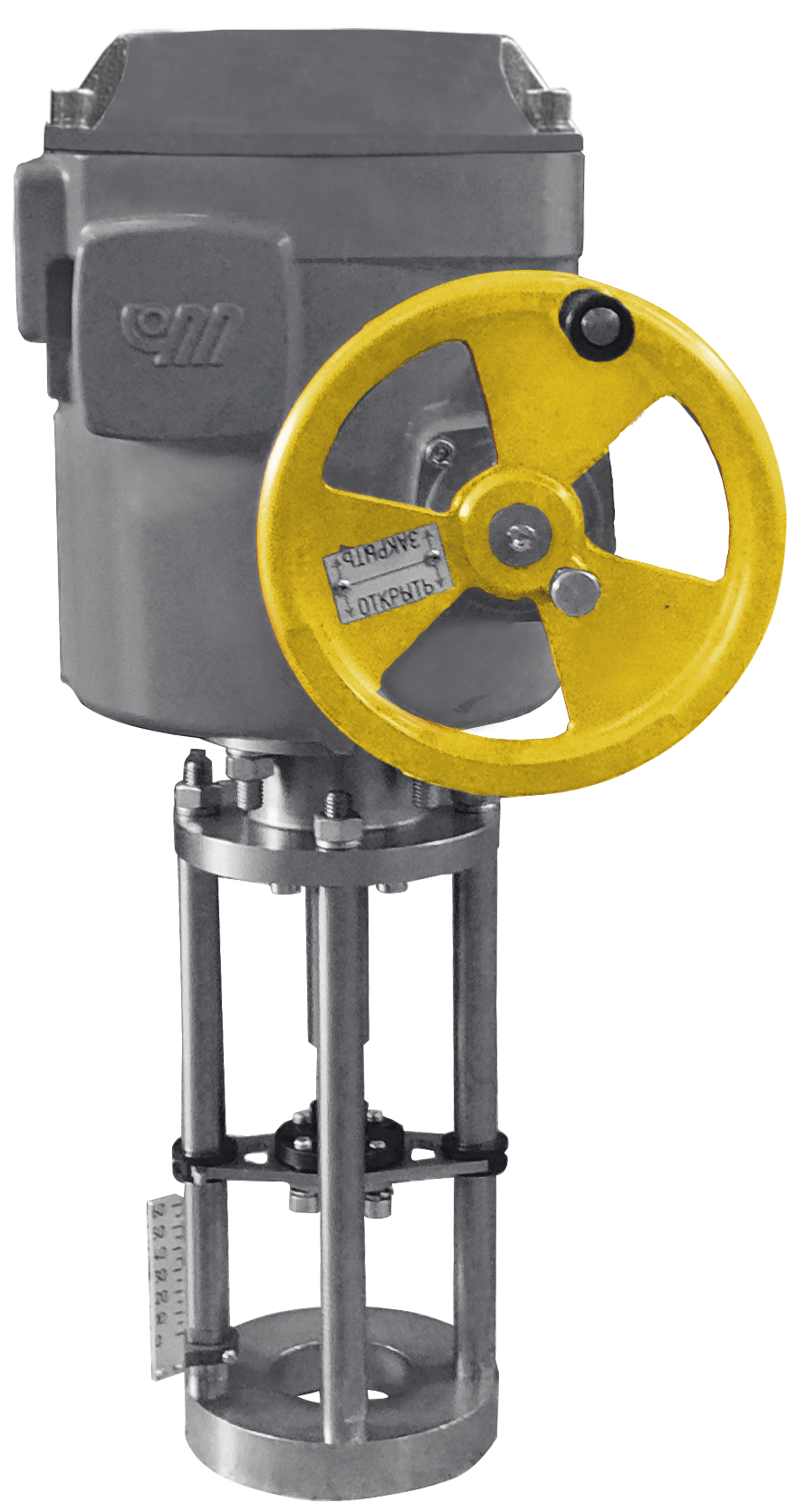

ПЭП-М6000, ПЭП-М10000, ПЭП-М12500, ПЭП-М16000, ПЭП-М20000, ПЭП-М25000 с цифровым блоком управления БД-2 (БСПЦ)
Варианты исполнения и степень защиты:
- общепромышленное – IP54, IP65 (IP67 – опция).
- взрывозащищенное - IP67, IP68
Климатическое исполнение: – У1, У2, УХЛ1, Т1, В5, ОМ1.
Напряжение питания (частота): 380, 220 В (50 Гц).
Тип привода |
Макс. усилие на штоке, Н |
Диапазон настройки усилия на штоке, Н |
Ном. время полного хода штока, с |
Ном. значение полного хода вых. штока, мм |
Габаритные размеры, мм, не более |
Масса, не более, кг |
БД-2 |
БСПЦ (БСПЦ под крышкой) |
БД-2 |
БСПЦ (БСПЦ под крышкой) |
ПЭП-М6000-(IIХТ4)-15 |
6000 |
2400-6000 |
20; 25; 40; 50; 70 80; 100 |
60; 80 |
300х365х740 |
277х365х835 (277х365х740) |
32 |
37 (32) |
ПЭП-М10000-(IIХТ4)-15 |
10000 |
4000-10000 |
40; 50; 80; 100; 125; 160; 250 |
60; 80; 100; 160 |
300х365х980 |
277х365х1075 (277х365х980) |
47 |
53 (47) |
ПЭП-М12500-(IIХТ4)-15 |
12500 |
5000-12500 |
80; 125; 160; 250 |
100; 160 |
300х365х980 |
277х365х1075 (277х365х980) |
47 |
52 (47) |
ПЭП-М16000-(IIХТ4)-15 |
16000 |
6400-16000 |
80; 125; 160; 250 |
100; 160 |
300х365х980 |
277х365х1075 (277х365х980) |
47 |
52 (47) |
ПЭП-М20000-(IIХТ4)-15 |
20000 |
8000-20000 |
80; 125; 350; 550 |
100; 160 |
300х365х980 |
277х365х1075 (277х365х980) |
47 |
53 (47) |
ПЭП-М25000-(IIХТ4)-15 |
25000 |
10000-25000 |
80; 125; 160; 250; 350; 550 |
100; 160 |
300х365х980 |
277х365х1075 (277х365х980) |
47 |
52 (47) |

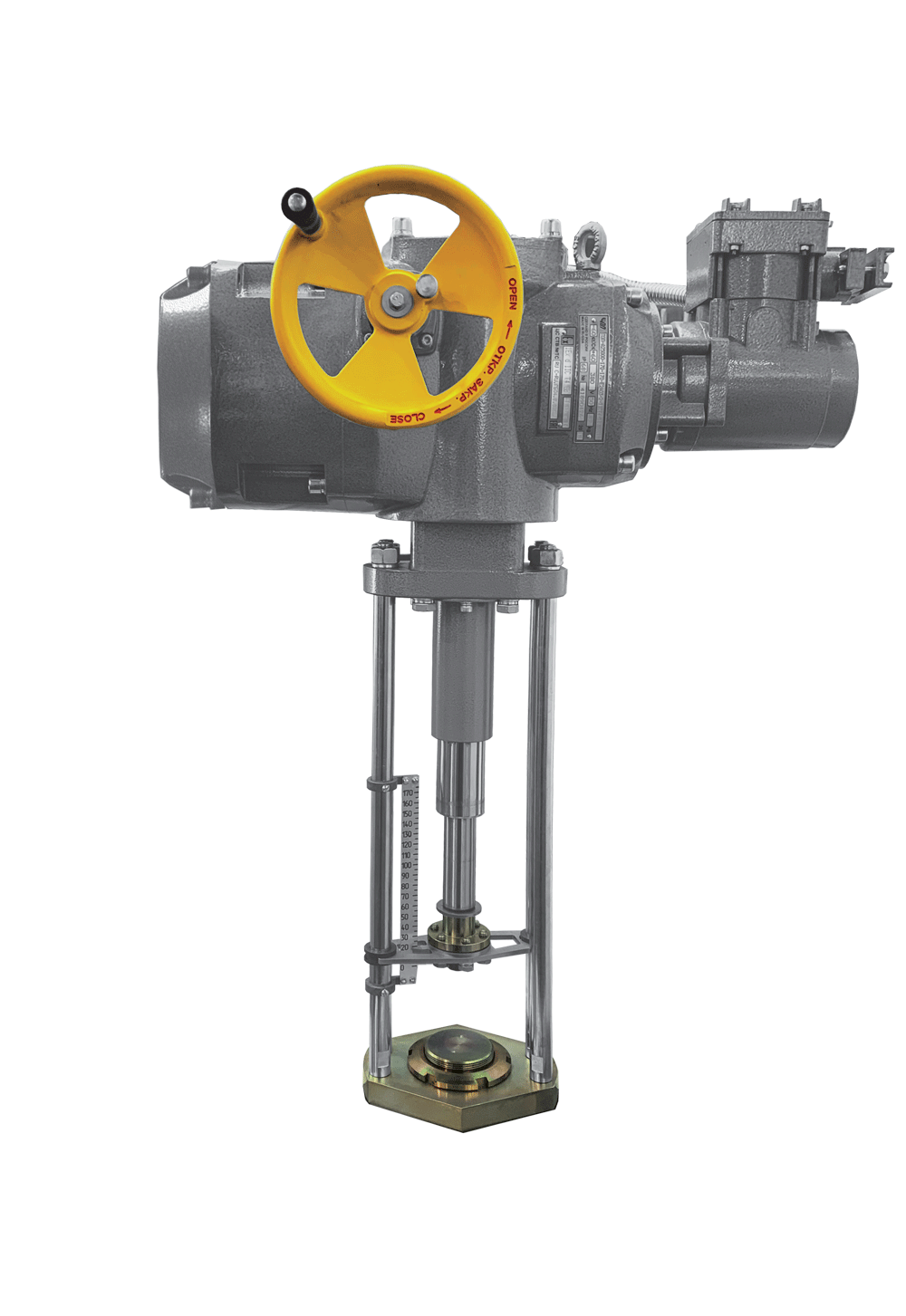

ПЭП-А10000, ПЭП-А25000, ПЭП-А40000 с цифровым блоком управления БД-2 (БСПЦ)
Варианты исполнения и степень защиты:
- общепромышленное – IP54, IP65 (IP67 – опция).
- взрывозащищенное - IP67, IP68
Климатическое исполнение: – У1, У2, УХЛ1, Т1, В5, ОМ1.
Напряжение питания (частота): 380, 220 В (50 Гц).
Тип привода |
Макс. усилие на штоке, Н |
Диапазон настройки усилия на штоке, Н |
Ном. время полного хода штока, с |
Ном. значение полного хода вых. штока, мм |
Габаритные размеры, мм, не более |
Масса, не более, кг |
БД-2 |
БСПЦ (БСПЦ под крышкой) |
БД-2 |
БСПЦ (БСПЦ под крышкой) |
ПЭП-А10000-(IIХТ4)-12 |
25000 |
10000-25000 |
140 |
100 |
640х355х900 |
740х550х900 |
46 |
53 |
ПЭП-А25000-(IIХТ4)-12 |
25000 |
10000-25000 |
80; 140; 160; 280 |
100; 200 |
640х355х900 |
740х550х900 |
59 |
55 |
ПЭП-А40000-(IIХТ4)-12 |
40000 |
16000-40000 |
80; 140; 160; 280 |
100; 200 |
640х355х900 |
740х550х900 |
59 |
55 |
