Прямоходные электроприводы с блоками сигнализации положения

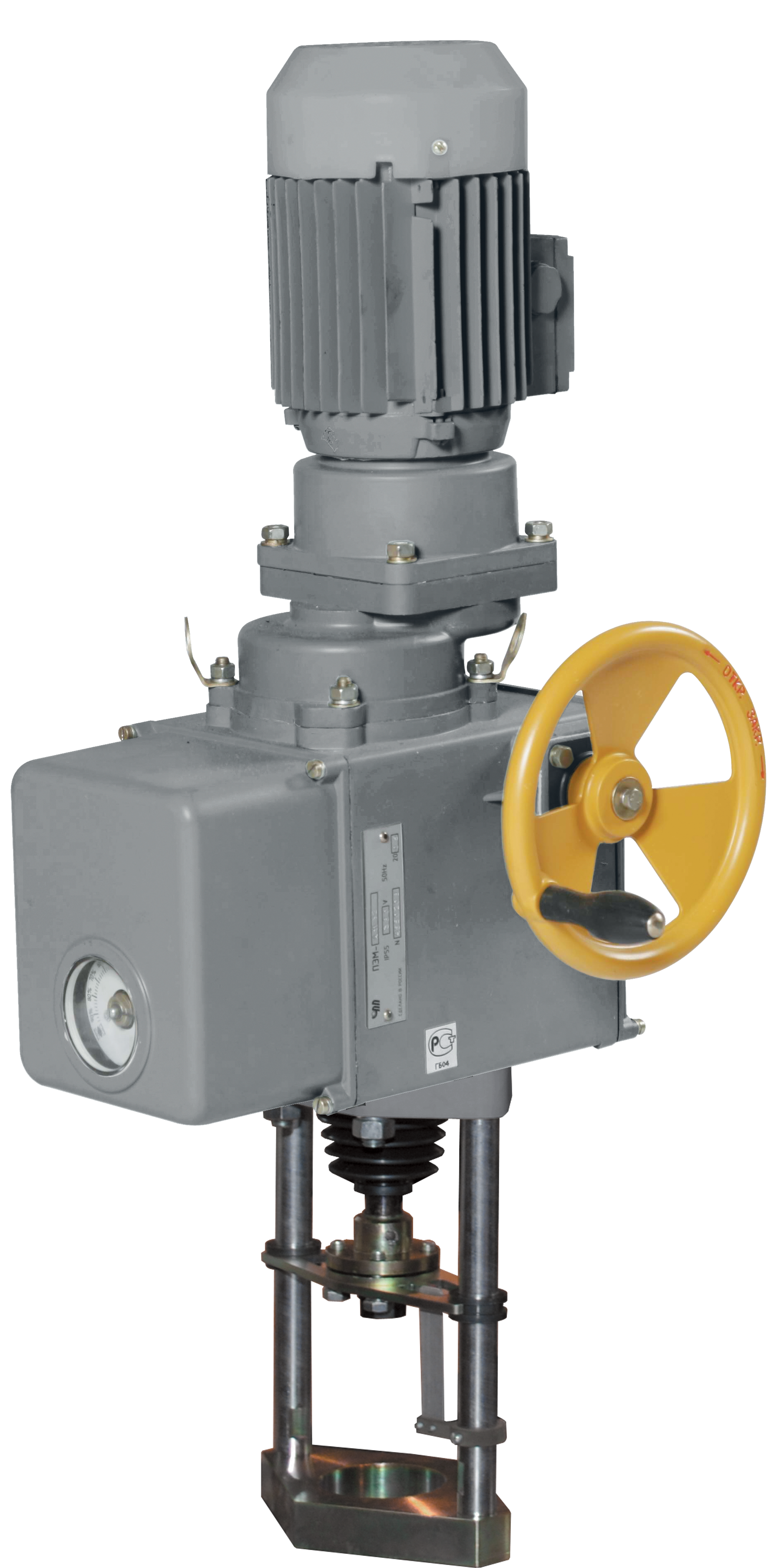

МЭП-10000, МЭП-16000, МЭП-18000, МЭП-20000, МЭП-25000 с БД-1, БСП или БКВ
Варианты исполнения и степень защиты:
- общепромышленное – IP54, IP65.
Климатическое исполнение: У1, У2, У3.1, УХЛ1, УХЛ2, Т2, Т3.
Напряжение питания (частота):220, 230, 240 В (50 Гц); 220 В (60 Гц); 380, 400, 415 В (50 Гц); 380 В (60 Гц).
Тип привода |
Ном. усилие на штоке, Н |
Макс. усилие на штоке, Н |
Скорость перемещения штока, мм/с |
Макс. значение полного хода вых. штока, мм |
Габаритные размеры, мм, не более
| Масса, не более, кг |
Блок сигнализации положения |
МЭП-10000-99(К) |
10000 |
17000 |
0,5; 1,0 |
170 |
390х332х940 |
30 |
БД-1; БСПР; БСПТ; БКВ |
МЭП-16000-99(К) |
16000 |
25000 |
0,5; 1,0 |
170 |
390х332х940 |
30 |
БД-1; БСПР; БСПТ; БКВ |
МЭП-18000-99(К) |
18000 |
25000 |
0,5; 1,0 |
170 |
390х332х940 |
30 |
БД-1; БСПР; БСПТ; БКВ |
МЭП-20000-99(К) |
20000 |
32500 |
0,5 |
170 |
390х332х940 |
30 |
БД-1; БСПР; БСПТ; БКВ |
МЭП-25000-99(К) |
25000 |
42500 |
0,5 |
170 |
390х332х940 |
30 |
БД-1; БСПР; БСПТ; БКВ |
МЭПК-800, МЭПК-1600, МЭПК-2500 с БД-1, БСП или БКВ
Варианты исполнения и степень защиты:
- общепромышленное – IP54, IP65.
Климатическое исполнение: У1, У2, У3.1, УХЛ1, УХЛ2, Т2, Т3.
Напряжение питания (частота):220, 230, 240 В (50 Гц); 220 В (60 Гц).
Тип привода |
Ном. усилие на штоке, Н |
Усилие на штоке в среднем положении, Н |
Ном. время полного хода штока, с |
Ном. значение полного хода вых. штока, мм |
Габаритные размеры, мм, не более
| Масса, не более, кг |
Блок сигнализации положения |
МЭПК-800-99 |
800 |
365; 440 |
25; 63 |
20; 40 |
200х230х355 |
5,2 |
БСПР-12; БКВ |
МЭПК-1600-99 |
1600 |
730; 940 |
63; 125 |
20; 40 |
200х230х355 |
5,2 |
БСПР-12; БКВ |
МЭПК-2500-99 |
2500 |
1440 |
125 |
20 |
200х230х355 |
5,2 |
БСПР-12; БКВ |
МЭПК-6300 с БД-1, БСП или БКВ
Варианты исполнения и степень защиты:
- общепромышленное – IP54, IP65.
Климатическое исполнение: У1, У2, У3.1, УХЛ1, УХЛ2, Т2, Т3.
Напряжение питания (частота):220, 230, 240 В (50 Гц); 220 В (60 Гц); 380, 400, 415 В (50 Гц); 380 В (60 Гц).
Тип привода |
Ном. усилие на штоке, Н |
Усилие на штоке в среднем положении, Н |
Ном. время полного хода штока, с |
Ном. значение полного хода вых. штока, мм |
Габаритные размеры, мм, не более
| Масса, не более, кг |
Блок сигнализации положения |
МЭПК-6300-99(К) |
6300 |
960 |
20 |
30 |
240х240х474 |
11 |
БД-1; БСПР; БСПИ; БСПТ |
МЭПК-6300-99(К) |
6300 |
2470 |
50 |
30 |
240х240х474 |
11 |
БД-1; БСПР; БСПИ; БСПТ |
МЭПК-6300-99(К) |
6300 |
2000 |
50 |
40 |
240х240х474 |
11 |
БД-1; БСПР; БСПИ; БСПТ |
МЭПК-6300-99(К) |
6300 |
1250 |
50 |
60 |
240х240х474 |
11 |
БД-1; БСПР; БСПИ; БСПТ |
МЭПК-6300 с БСП
Варианты исполнения и степень защиты:
- взрывозащищенное – IP54, IP67.
Климатическое исполнение: У2 (-40...+50oС), УХЛ1(-60...+55oС).
Напряжение питания (частота): 220, 230, 240 В (50 Гц); 220 В (60 Гц); 380, 400, 415 В (50 Гц); 380 В (60 Гц).
Маркировка взрывозащиты: 1Ех d IIB T4 Gb.
Тип привода |
Ном. усилие на штоке, Н |
Усилие на штоке в среднем положении, Н |
Ном. время полного хода штока, с |
Ном. значение полного хода вых. штока, мм |
Габаритные размеры, мм, не более
| Масса, не более, кг |
Блок сигнализации положения |
МЭПК-6300-IIBT4-00(-01,-02,-03) |
6300 |
1250; 2000; 2470 |
50 |
30; 40; 60 |
372х306х570 |
18 |
БСПР -IIXT4; БСПМ -IIXT4; БСПТ -IIXT4 |
МЭП-25000 с блоками сигнализации положения БСПТ, БСПМ
Варианты исполнения и степень защиты:
Климатическое исполнение: У2 (-40...+50oС), УХЛ2(-60...+50oС), Т2(-10...+50oС).
Напряжение питания (частота): 380, 400, 415 В (50 Гц); 380 В (60 Гц).
Тип внешнего или встроенного управляющего устройства при бесконтактном управлении: ПБР-3А, ПБР-3И.
Маркировка взрывозащиты: 1Ех d IIB T4 Gb.
Тип привода |
Номинальное усилие на штоке, Н |
Ном. время полного хода вых. штока, с |
Ном. значение полного хода вых. штока мм |
Потребляемая мощность, Вт
| Масса, не более, кг |
МЭП-25000-IIВТ4-02(-13) |
10000; 16000; 18000; 20000; 25000 |
30; 50; 60; 100; 170; 200; 240; 340 |
30; 50; 100; 120; 150; 170 |
110; 250 |
38; 52 |
