Комплексная система управления наружными нефтяными насосами серии SMCP-01

Главная      Продукция и услуги      Низковольтные комплектные устройства (НКУ)      Комплексная система управления наружными нефтяными насосами серии SMCP-01

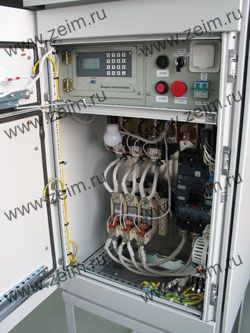

Комплексная система управления наружными нефтяными насосами серия SMCP-01Станция управления серии SMCP-01 DI предназначена для управления и защит электронасосов добычи нефти с двигателями типа ПЭД (погружной электродвигатель) и согласования этих режимов с дебетом скважины.

Станция предназначена для работы на открытом воздухе в условиях, регламентированных для климатического исполнения УХЛ1 по ГОСТ 15150-69 при следующих климатических факторах:

1) температура окружающей среды от -60°С до +50°С;
2) относительная влажность воздуха 100% при температуре + 25°С;
3) окружающая среда должна быть не взрывоопасной, не содержащей агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенной токопроводящей пылью;
4) высота над уровнем моря не более 1000м.

Степень защиты станции от воздействия окружающей среды IP54 по ГОСТ14254. При необходимости в шкафу устанавливается подогрев внутреннего пространства шкафа.

Шкаф имеет 3 отсека:

  • отсек блока контроллера управления;
  • отсек для силового модуля;
  • задний отсек для входных и выходных силовых кабелей.
Питание станции осуществляется от трехфазной сети переменного тока напряжением 380В частоты 50Гц.

Отклонение напряжения сети от номинального значения должно находиться в пределах от -30% до + 30%.

Питание ПЭД (погружной электродвигатель) насосной установки осуществляется от силового повышающего трансформатора типа ТМПН, входящего в состав штатного наземного оборудования скважин.

Станция обеспечивает следующие виды защит:
  • от перегрузки;
  • от недогрузки;
  • от дисбаланса токов фаз;
  • от выхода напряжения питающей сети за допустимые пределы;
  • от токов утечки на землю в системе «вторичная обмотка ТМПН (повышающий трансформатор) – погружной кабель – ПЭД (погружной электродвигатель)» выше 10 мА;
  • от снижения давления на приеме насоса при работе с ТМС (термоманометрическая система);
  • от перегрева ПЭД при использовании ТМС;
  • от неправильного давления в трубопроводе по сигналу ЭКМ (электроконтактный манометр);
  • от турбинного вращения;
  • от затянувшегося пуска;
  • от превышения максимального количества пусков за заданное время;
  • от несанкционированного проникновения в станцию управления.
Шкаф имеет 3 отсека:
  • отсек блока контроллера управления;
  • отсек для силового модуля;
  • задний отсек для входных и выходных силовых кабелей.
Питание станции осуществляется от трехфазной сети переменного тока напряжением 380В частоты 50Гц.
Отклонение напряжения сети от номинального значения должно находиться в пределах от -30% до + 30%.

Питание ПЭД (погружной электродвигатель) насосной установки осуществляется от силового повышающего трансформатора типа ТМПН, входящего в состав штатного наземного оборудования скважин.


  Основные технические характеристики
